一、 功能概述

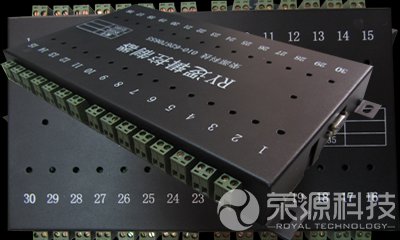

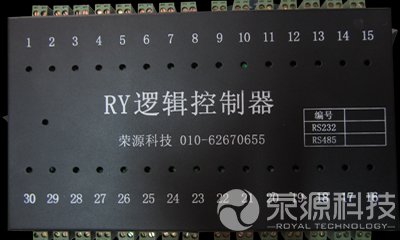

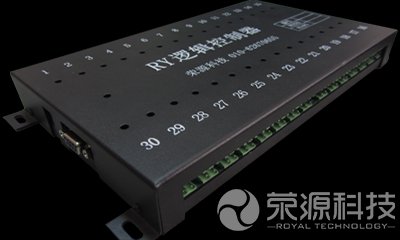

RY系列模型燈光控制器是榮源科技針對多媒體展廳控制專門研制而成。
該系列設備用于計算機對外部電器動作進行可編程開關控制。主要應用于各類展覽、展示、沙盤教學等環境。與其它設備配合使用，如觸摸屏多媒體計算機、遙控PDA、舞臺燈光控制器、模型燈光、舞臺燈光、升降平臺設備等。同時通過驅動程序與多媒體控制軟件連接，實現計算機對模型燈光、舞臺燈光動作進行自動、手動控制，同時以語音、文字、圖片和視頻圖像等多媒體形式展示模型沙盤中的各類相關信息，達到全方位互動式的多媒體展示效果。
二、產品規格
外觀尺寸：L= 195 mm，W= 146 mm，H= 31 mm
重量：1.2kg
三、RY-Model系列模型燈光控制器電氣規格參數
RY系列模型燈光控制器與多媒體計算機連接，經過電子線路邏輯轉換，輸出控制信號。為提高系統可靠性，邏輯控制器輸出的數字開關控制信號經隔離放大后，轉換成電氣開關量直接控制模型燈光電器動作。對模型電器來講，可以簡單的把每個驅動點當作一個電器開關來使用，安裝簡單，使用方便。
四、端口說明|
型號 |
RY-BC485 |
RY-DC30 |
RY-FC232 |
|
計算機接口 |
并口 |
串口（RS232） |
串口無線射頻2.4GHz |
|
結構形式 |
邏輯、驅動分體 |
邏輯、驅動一體 |
邏輯、驅動一體 |
|
控制點數 |
30路 |
30路/每塊 |
30路/每塊 |
|
控制點形式 |
繼電器觸點 |
繼電器觸點 |
繼電器觸點 |
|
觸點功率 |
DC2A、AC0.5A/DC16A、AC16A |
DC10A、AC5A |
DC10A、AC5A |
|
級聯功能 |
無 |
可級聯 |
可多臺 |
|
供電電源 |
邏輯：DC5V，0.5A驅動：DC12V，1.5A |
DC12V，2A |
DC12V，2A |
|
溫度范圍 |
-15C°——60 C° |
-20C°——85 C° |
-20C°——85 C° |
|
外型尺寸 |
邏輯：147*95*38驅動：240*132*28（*2） |
270*165*32 |
270*165*32 |
輸入端
控制器有兩個輸入端口，包括電源輸入端口和串口信號輸入端口。
電源要求12V/2A直流電源；
串口信號輸入端與電腦主機用普通串口線即可；
控制器有30個輸出端口，每個端口可等效為開關，每個端口所帶負載功率不得超過2000W。
輸出端
控制器有30個輸入端口，30個輸出端口均為開關量，方便與外部電器連接。
五、售后服務條款
1. 系統保修期為系統驗收合格之日起一年。
2. 公司對產品硬件設備正常使用情況下負責一年免費保修。
3. 在保修期內，公司在系統設備出現故障并接到通知后保證給予每天24小時電話技術支持,在用戶解決不了問題時，公司可直接派專業技術人員進行現場維護，費用協商解決。
4. 人為非正常使用導致的設備損壞不在免費保修范圍之內。
